随着半导体芯片向高集成度、高可靠性方向发展，封装工艺的重要性越来越突出。在芯片制造过程中，金线、焊球、焊点等微小连接结构承担着电气连接和机械连接作用，但由于尺寸微小，传统检测方式难以全面判断其结合强度。因此，半导体行业通常采用推拉力测试机，对关键连接结构进行力学可靠性验证。
本文科准测控小编将围绕半导体封装可靠性需求，介绍为什么必须进行推拉力测试，以及Alpha-W260推拉力测试机在封装质量控制中的应用。
原因一：键合线尺寸太小，外观无法判断真实连接强度
引线键合（Wire Bond）是半导体封装中常见连接方式，通过金线、铜线连接芯片焊盘和外部引脚。但键合线直径通常只有几十微米，焊点尺寸更小。
通过显微镜可以观察：焊点形貌；键合位置；外观异常。但是无法判断：内部结合是否牢固；界面是否存在缺陷；实际承载能力是多少。因此需要通过推拉力测试机进行验证。

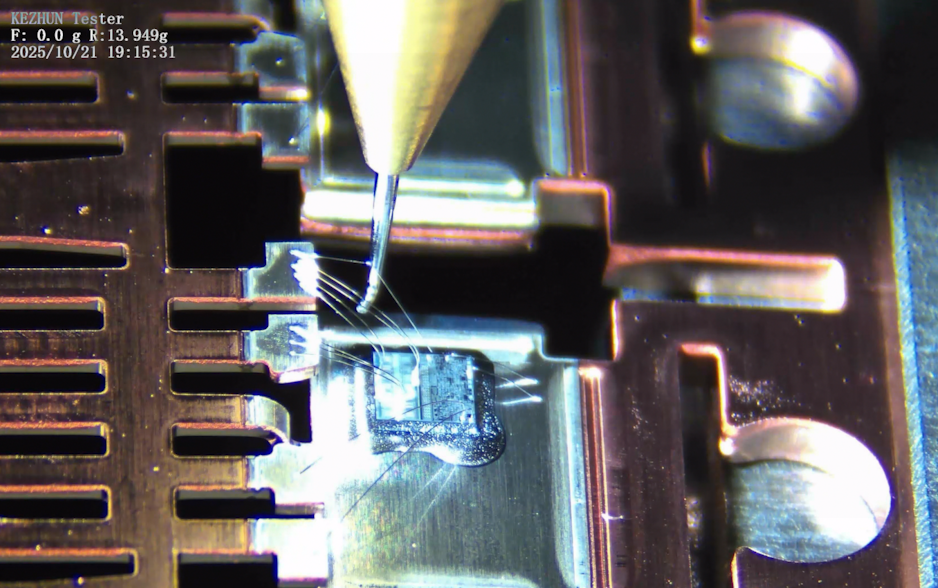

例如：金线拉力测试通过拉断键合线，检测：最大拉力；断裂位置；键合质量。
金球推力测试通过侧向推动金球，检测：金球与焊盘结合强度；Au-Al界面可靠性。
原因二：连接结构一旦失效，可能导致芯片失效
半导体封装中的键合线、焊球以及微凸点，不只是简单连接结构，同时承担信号传输作用。
如果连接强度不足，在长期使用过程中受到：温度循环；机械振动；热应力影响后，可能产生：焊点裂纹；键合线断裂；界面脱离；电气连接失效。
例如：汽车电子、功率半导体、AI芯片等产品，对可靠性要求较高。一次微小连接异常，可能导致：产品性能下降；整机故障；批量召回风险。
因此，通过推拉力测试提前验证封装连接强度，是保证产品可靠性的重要手段。
原因三：行业标准要求，产品认证必须进行可靠性验证
半导体封装可靠性测试有对应行业标准作为参考依据。
不同封装结构、不同连接方式，需要采用不同测试方法，对连接强度和失效模式进行评价。
常见标准包括：
1. JEDEC JESD22-B116：键合点剪切测试标准，主要规定：测试设备要求；剪切工具要求；测试方法；加载位置；测试结果评价方式。
2. MIL-STD-883 Method 2011：键合强度测试标准，该标准主要针对：引线键合；芯片内部连接结构进行机械强度评价。
3. AEC-Q100：车规级芯片可靠性要求，主要针对：IC芯片；汽车电子器件进行可靠性认证。
4. JESD22-B109：焊球剪切测试相关要求，对于采用焊球连接的封装结构，例如：BGA；CSP；Flip Chip；需要关注焊球连接可靠性。
5. ASTM F459：键合线拉力测试方法，主要用于：金线拉力测试；铝线拉力测试；铜线拉力测试。
科准测控Alpha-W260自动推拉力测试机针对半导体封装可靠性测试开发，可通过高精度力值采集和专用测试夹具，对微小连接结构进行强度评价。测试过程中可获取：最大测试力；力-位移曲线；失效过程数据。帮助工程人员分析：封装连接强度；失效原因；工艺稳定性。
以上就是科准测控小编为您介绍的为什么半导体封装必须做推拉力测试，以及推拉力测试机在半导体封装可靠性检测中的应用分析。随着先进封装技术不断发展，企业对于金线拉力测试、金球推力测试、芯片剪切测试、Micro Bump剪切测试等可靠性验证需求也将不断增加。如果您有关于半导体推拉力测试机、封装可靠性测试方案以及微电子力学测试需求，欢迎联系我们获取专业技术支持。
