随着半导体制造设备向高精度、高稳定性方向发展，设备内部使用的结构零部件对机械可靠性的要求不断提高。最近科准测控就接收到一家光刻机研发企业的测试需求，需要通过KZ-ITM-6350仪器化落锤冲击试验机模拟金属零部件在设备运行过程中可能受到的瞬时碰撞、装配冲击、运动惯性载荷等动态作用，观察其是否发生断裂或明显变形，分析冲击过程中的受力变化、能量吸收以及结构响应特征。本文科准测控小编将围绕此次测试需求，介绍半导体精密装备金属结构件冲击可靠性测试方法，包括测试原理、测试设备、测试工装设计、数据采集方式以及测试结果评价方法。
一、 测试原理
金属刚性冲击测试主要通过对试样施加瞬时冲击载荷，模拟零部件在实际使用过程中可能受到的突发机械作用。测试过程中，冲击加载系统按照设定条件作用于试样，使试样在短时间内产生局部受力和变形。通过高精度力传感器以及位移采集系统，同步记录冲击过程中的冲击力变化、位移响应、加载过程、变形行为，最终形成完整的力-位移曲线。
二、测试标准
对于半导体装备异形结构零部件而言，由于零件结构复杂、受力状态与标准试样存在差异，实际测试通常需要根据产品结构特点制定针对性的冲击测试方案，通过动态曲线数据评价结构可靠性。
常见参考标准包括：
1. ASTM E23：金属材料缺口试样冲击试验标准
2. ISO 148-1：金属材料夏比摆锤冲击试验标准
3. ASTM E831 / ISO：相关尺寸测量规范
三、测试设备

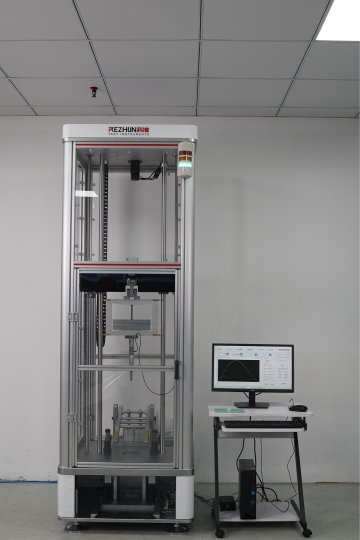

KZ-ITM-6350仪器化落锤冲击试验机
定制工装
四、测试流程
1. 试样安装
将CNC加工结构件安装于专用测试工装中。
确认固定状态、冲击位置、测量传感器安装状态。
2. 测试参数设置
根据测试要求设置冲击载荷、加载速度、测试模式、数据采集参数。
同时确认测试系统及配套设备运行状态。
3. 执行冲击测试
启动测试系统，对试样施加瞬态冲击载荷。
测试过程中，系统同步采集时间信号、力值信号、位移信号。
4. 数据分析
测试完成后，通过软件生成力-位移曲线。
重点分析最大冲击力、最大位移、曲线变化趋势、能量吸收情况、是否出现异常失效特征。
5. 可靠性评价
结合测试数据与结构设计要求，对零部件抗冲击性能进行评价。
必要时可通过优化材料选择、结构设计、加工工艺来提升产品整体可靠性。
