最近，科准测控完成了一台非标电磁力测试设备的交付。该设备主要用于电磁阀、电磁铁、电磁执行器等产品的性能检测，通过模拟产品实际工作状态，对电磁驱动力、运动位移、电流响应以及力-位移变化关系进行测试，为客户产品研发、性能验证及质量控制提供数据支持。
随着汽车电子、工业自动化、智能制造等领域的发展，电磁执行元件被广泛应用于控制系统中。产品在实际运行过程中，不仅需要实现稳定动作，同时还需要保证输出力一致性、响应速度以及长期工作可靠性。因此，仅依靠传统功能测试已经无法全面评价电磁元件性能，需要通过专业的电磁力测试设备，对工作过程中的力学参数进行量化分析。
本文科准测控小编将围绕电磁力测试设备的测试原理、测试方法、设备组成以及实际应用进行详细介绍，帮助大家了解电磁阀、电磁执行器等产品如何通过专业测试设备完成性能验证。
一、测试原理
电磁力测试设备主要通过驱动控制、力值采集、位移检测以及多信号同步分析，实现对电磁执行机构工作过程的综合评价。
在测试过程中，设备向被测电磁元件输入设定的驱动信号，使其按照实际工作方式进行动作，同时采集动作过程中的力值和运动状态。

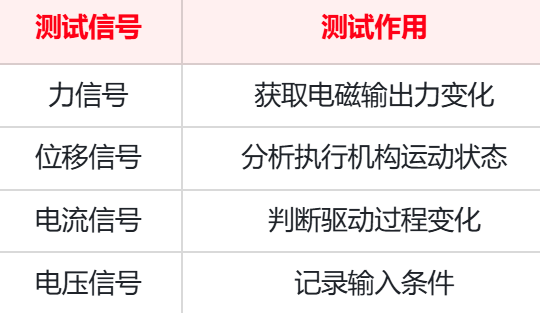

测试过程中，系统同步采集：
通过多通道数据分析，可以更加全面地评价电磁元件性能。
二、测试标准
目前针对电磁阀、电磁执行器等产品，由于不同电磁元件结构差异较大，不同行业和应用场景通常会依据产品类型制定对应测试要求，很多企业还会根据自身产品研发要求制定测试方法。
以下标准供参考：
IEC 61810 ——《Electromechanical elementary relays（机电式继电器）》
IEC 60947-5-1 ——《Low-voltage switchgear and controlgear – Control circuit devices and switching elements（低压开关设备和控制设备 控制电路器件和开关元件）》
ISO 16750 ——《Road vehicles — Environmental conditions and testing for electrical and electronic equipment（道路车辆 电气及电子设备环境条件和试验）》
ISO 26262 ——《Road vehicles — Functional safety（道路车辆功能安全）》
ISO 20653 ——《Road vehicles — Degrees of protection（道路车辆防护等级）》
SAE J1455 ——《Recommended Environmental Practices for Electronic Equipment Design in Heavy-Duty Vehicles（重型车辆电子设备设计环境实践推荐规范）》
GB/T 14048.1 ——《低压开关设备和控制设备 第1部分：总则》
GB/T 14048.5 ——《低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件》
GB/T 2423系列 ——《电工电子产品环境试验》
GB/T 17626系列 ——《电磁兼容 试验和测量技术》
三、设备介绍
科准测控非标电磁力测试设备主要由以下几个部分组成：
1. 电磁驱动控制系统
用于控制被测电磁元件动作，实现：
驱动信号输出；
电流调节；
电压控制；
参数设定。

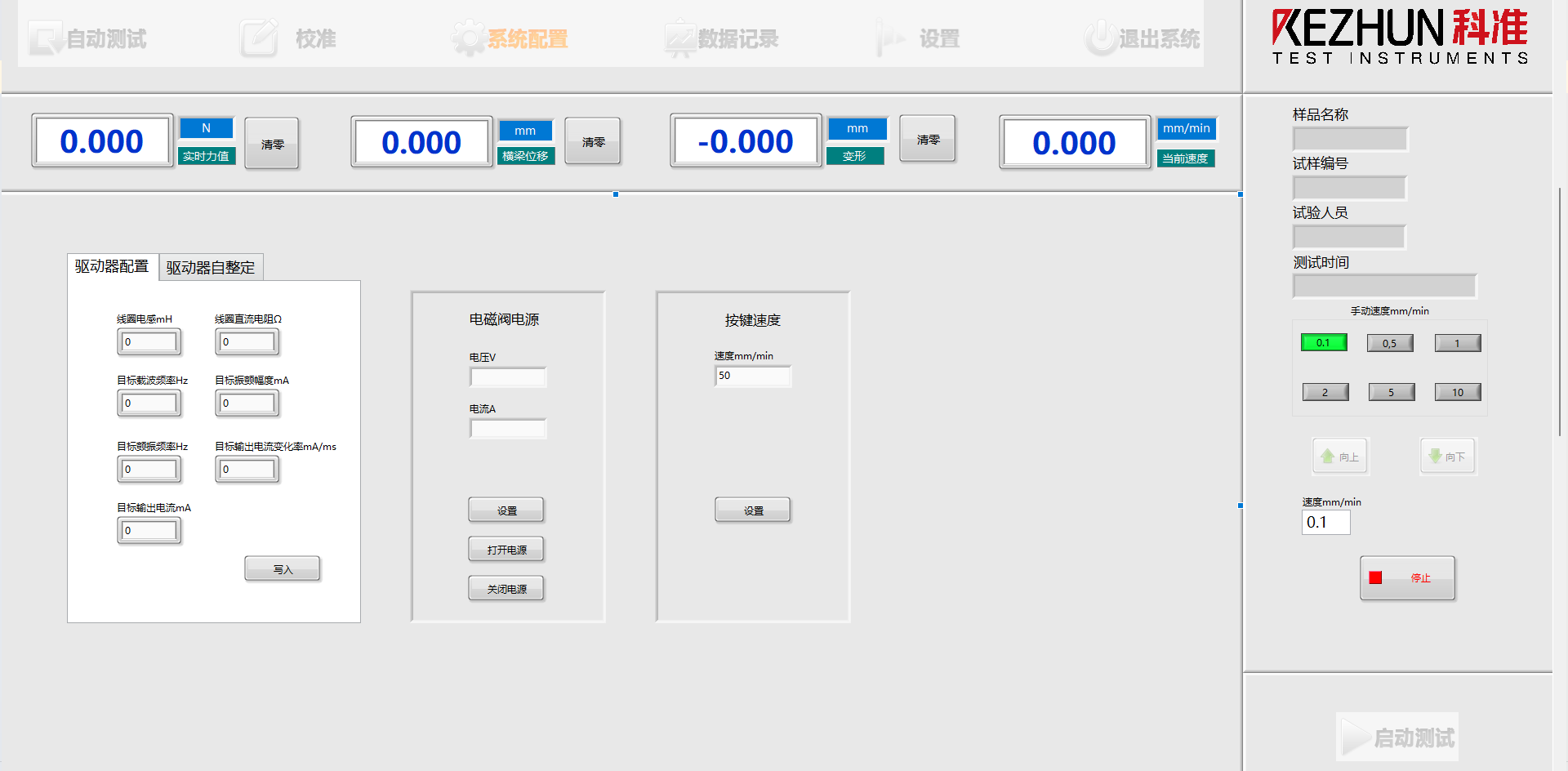

设备通过程控电源向控制系统供电，并实现电磁阀驱动参数设置。
2. 力值测量系统
配置力传感器，对电磁元件动作过程中产生的作用力进行采集。
测试数据可用于分析：
输出力大小；
力变化趋势；
产品一致性。
3. 位移测量系统
采用激光位移传感器检测运动过程。
相比接触式测量方式，具有：
不影响运动状态；
响应速度快；
适合动态检测。
4. 数据采集软件系统
测试软件可实时显示：
实时力值；
横梁位置；
激光位移数据；
移动速度。
同时支持测试结果保存、曲线显示以及数据导出。
四、测试步骤
步骤一：安装测试样品
根据被测电磁阀、电磁执行器结构特点，将样品安装至专用测试工装。
确保：样品固定稳定；运动方向准确；传感器测量位置匹配。
步骤二：连接测试系统
完成以下连接：力传感器连接；位移传感器连接；电磁驱动连接；数据采集设备连接。
设备示波器四路通道分别对应位移、电流、力、电压信号，用于同步采集测试数据。
步骤三：设置测试参数
根据测试要求设置：样品信息；驱动参数；移动速度；测试方式。

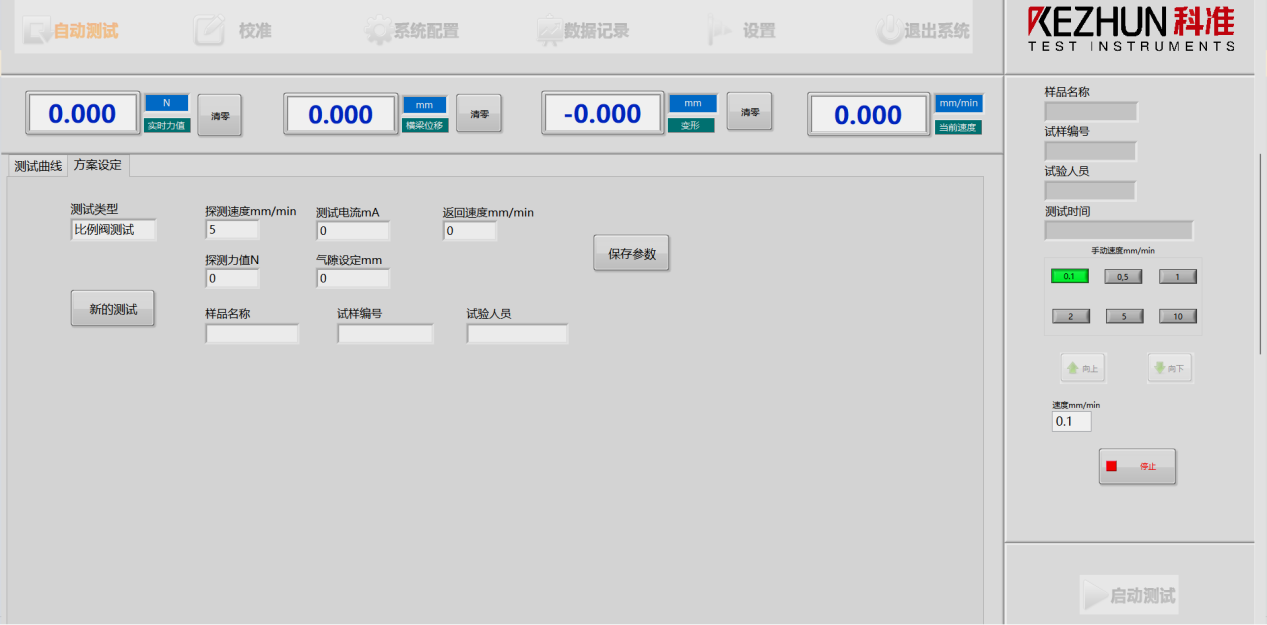

软件支持测试方案设定，并可保存对应测试参数。
步骤四：开始测试
启动设备后，系统控制电磁元件动作，同时采集：电磁力变化；位移变化；电流变化；电压变化。
步骤五：数据分析
测试完成后，通过软件查看：力-位移曲线；测试结果；多组数据对比。
根据测试数据判断产品性能是否满足设计要求。
非标电磁力测试设备并不是简单的力值检测设备，而是一套结合驱动控制、力学测量、位移检测以及数据分析于一体的综合测试系统。
针对不同电磁阀、电磁执行器以及精密驱动元件的测试需求，科准测控可根据客户产品结构、测试指标以及应用场景，提供定制化力学检测方案。
从电磁力测试，到力-位移特性分析，再到多参数综合评价，通过专业测试数据帮助企业优化产品设计，提高研发验证效率。
如果您有电磁阀、电磁执行器、电磁铁等产品性能测试需求，欢迎联系科准测控，获取专业非标测试解决方案。
