在半导体封装可靠性测试过程中，金线拉力测试（Wire Pull Test）是评价键合连接强度的重要方法。
传统推拉力测试机进行拉线测试时，通常采用垂直方向加载，这种方式适用于大多数标准化测试场景，但在部分封装结构中，垂直拉力并不一定能够准确反映实际失效情况。此时，可以采用矢量拉力测试（Vector Pull Test）。
本文科准测控小编就基于Alpha-W260自动推拉力测试机，针对半导体封装微小结构测试需求，为您详细讲解，如何通过多轴运动控制方式，实现不同方向的加载测试，为键合线失效分析提供更加灵活的测试方法。
一、什么是推拉力测试机矢量拉力测试？
矢量拉力测试是指推拉力测试机不再采用固定垂直方向加载，而是根据设定角度控制测试钩运动，使拉力按照指定方向作用于被测试结构。
传统拉线测试：
测试钩沿Z轴方向移动：
加载方向固定，主要评价垂直拉伸状态下的键合强度。
而矢量拉力测试：
测试钩按照设定角度移动：
通过改变加载方向，使第一焊点、第二焊点或键合线不同区域承受不同载荷。
二、推拉力测试机矢量拉力如何实现？
推拉力测试机矢量拉力主要通过多轴运动控制实现。
传统设备测试动作主要依靠Z轴上下运动。
而矢量拉力测试设备可以通过XYZ三轴联动，使测试钩按照设定路径移动，形成特定角度的拉伸方向。
例如：设定30°拉力角度，设备会通过X、Y方向调整水平位移，同时控制Z轴升降，使最终运动轨迹符合设定方向。
这种方式可以实现不同角度加载，不同方向受力，以及针对性失效分析。
三、为什么需要矢量拉力测试？
在传统金线拉力测试中，垂直加载主要关注整体键合强度。
但对于复杂封装结构，不同位置可能存在不同失效风险。
例如：一个Wire Bond结构通常包括：第一焊点（芯片侧）、键合线、第二焊点（基板或引线框架侧）
当拉力方向改变时，会产生第一焊点承受载荷比例变化，第二焊点受力状态变化，键合线弯曲区域应力变化。
因此，通过调整拉力方向，可以更有针对性地观察：第一焊点是否容易脱落；第二焊点是否存在结合不足；键合线是否发生异常断裂。
四、 矢量拉力测试与普通垂直拉力有什么区别？
普通垂直拉力更适合批量质量检测、标准化测试、快速评价键合强度。
矢量拉力更适合失效分析、工艺优化、特殊封装结构研究。
五、除了三轴联动，还有其他实现方式吗？
除了通过推拉力测试机XYZ三轴运动实现角度加载外，还可以通过改变样品安装方式实现类似效果。
例如：将测试样品倾斜固定在专用夹具上，使原本垂直方向的拉力转换为相对于键合结构的角度载荷。
这种方式的特点：结构简单容易实现。但是调整角度不够灵活，需要更换不同角度夹具，而且自动化程度较低。
相比之下，采用XYZ三轴联动方式，可以通过软件设定加载路径，实现不同角度测试。

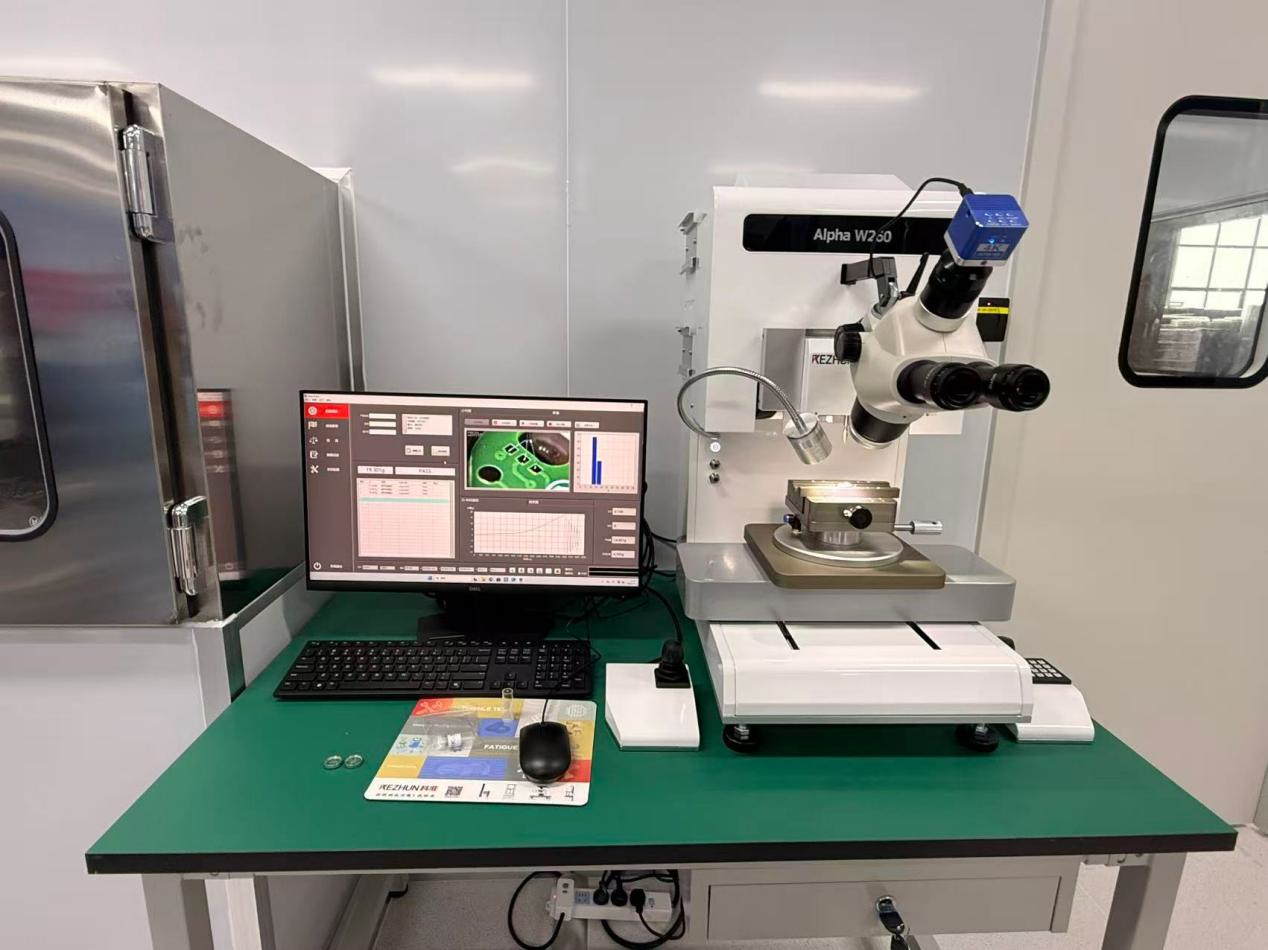

六、Alpha-W260推拉力测试机在矢量拉力测试中的应用
科准测控Alpha-W260自动推拉力测试机面向半导体封装及微电子器件可靠性检测需求，可支持不同方向加载测试。
通过多轴运动控制和专用测试工装，设备可应用于：
l 金线拉力测试；
l 铜线拉力测试；
l 焊点强度测试；
l SMD端子拉力测试；
l 封装结构失效分析。
在矢量拉力测试过程中，设备可根据测试需求调整：
l 拉力方向；
l 加载路径；
l 运动距离；
l 测试速度。
帮助工程人员分析不同受力条件下的失效模式，为Wire Bond工艺优化提供测试依据。
以上就是科准测控小编为您介绍的推拉力测试机矢量拉力测试原理及应用方法。通过XYZ三轴联动或样品倾斜安装方式，矢量拉力测试能够改变传统垂直加载方式，实现不同角度下的键合结构受力分析，为Wire Bond键合线拉力测试及失效模式分析提供更加灵活的测试方案。
