在光通信、激光传感与精密仪器领域，光学组件的装配可靠性直接决定了整个系统的稳定性与寿命。侧向推力测试，是评估准直器、反射棱镜、透镜阵列、Z-block等关键光学部件与基板连接强度的科学手段。本文科准测控小编就为您详细讲解，如何使用推拉力测试机进行光学组件的推力测试，系统阐述光学组件侧推测试的原理、标准、操作流程及数据意义，通过模拟实际安装或使用中的侧向受力状态，以高精度力学数据界定各组件与基板的粘接/焊接强度，为工艺优化、可靠性验证与失效分析提供依据。
一、测试原理
光学组件侧推测试基于静态剪切力学原理，模拟组件在装配、运输或使用中可能受到的侧向力：将光学部件（如准直器、棱镜等）与其基板固定于专用夹具中，通过推拉力测试机沿平行于基板方向施加推力，直至粘接或焊接界面发生失效。试验全程实时采集推力-位移数据，以zuida推力作为连接强度的核心指标，并可结合位移曲线分析失效模式。
二、测试标准
ASTM D1002-10 Standard Test Method for Apparent Shear Strength of Single-Lap-Joint Adhesively Bonded Metal Specimens by Tension Loading
ISO 4587:2003 Adhesives – Determination of tensile lap-shear strength of rigid-to-rigid bonded assemblies
GB/T 7124-2008 《胶粘剂 拉伸剪切强度的测定》
三、测试仪器与条件
1. Beta-S100推拉力测试机或KZ-68SC-05XY拉力试验机
2. 试验条件
测试速率：0.5-2 mm/min（可根据试样调节）
载荷量程：0-1000 N
环境温度：23±2℃（标准实验室条件）
四、测试流程
步骤一：设备与试样准备
设备校准：确认载荷传感器、位移系统及气动夹具工作正常
试样检查：在显微镜下观察各组件与基板的连接界面，记录初始状态
步骤二：试样装夹
将试样基板固定于下夹具，确保光学组件推力面与上推杆对齐
调整气动压力，使双侧推杆同步接触组件侧面
步骤三：测试参数设定
测试模式：位移控制，恒定速率推进
采样频率：≥50 Hz
停止条件：载荷下降至峰值的80%（判定连接失效）
步骤四：测试执行

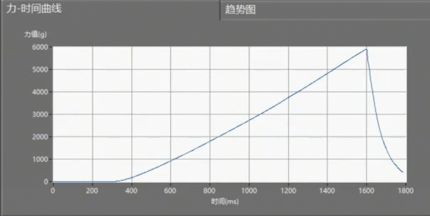

启动试验，推杆匀速推进，系统实时绘制“推力-位移"曲线
记录曲线的线性段、峰值载荷及失效瞬间的位移值
步骤五：数据与界面分析
核心数据：记录各试样zuida推力（如准直器：85.6 N，反射棱镜：92.3 N）
失效模式分析：观察界面失效形貌，区分为“界面剥离"“内聚破坏"或“基材损伤"
报告输出：整合推力数据、曲线图谱及失效分析，形成结构强度评估报告
