新能源汽车行驶过程中，路面飞石、底部托底以及意外磕碰，都可能使动力电池壳体受到局部冲击。对于暴露在外的电池箱体，搬运、装配时的碰撞同样需要关注。如果壳体出现凹陷、开裂或穿透，可能影响密封与内部防护，严重时还会使载荷传递至电芯，增加安全风险。
那么，动力电池壳体由哪些结构组成？受到撞击后为什么会失效？如何利用KZ-ITM-6350仪器化落锤冲击试验机评价其抗冲击性能？本文科准测控小编带您一一了解。

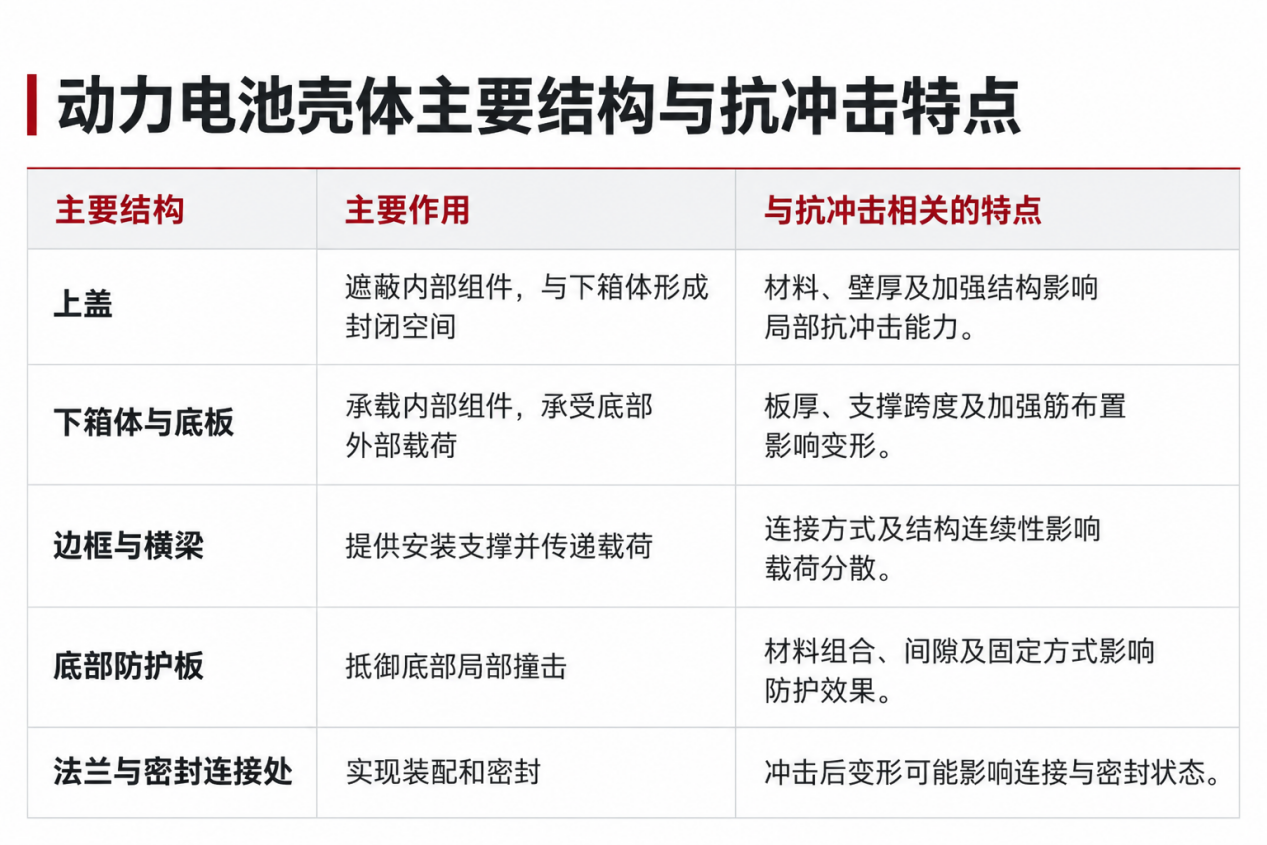

一、动力电池壳体是什么？有哪些结构特点？
动力电池壳体是用于容纳、支撑和保护电池内部组件的结构件。通常所说的“电池壳体"，既可能指单体电芯的金属外壳，也可能指电池包的箱体。本文主要介绍电池包壳体，包括上盖、下箱体及相关底部防护结构。
电池包壳体需要兼顾机械防护、安装固定、环境密封与轻量化。常见材料包括铝合金、钢材，以及用于部分上盖或防护部件的纤维增强复合材料等。
因此，壳体抗冲击性能不仅取决于材料强度，还与整体结构、连接工艺及安装边界有关。
二、动力电池壳体受到冲击后，会出现哪些失效？
冲击载荷作用时间短，受力往往集中在较小区域。不同材料和结构，其损伤形式也有所不同。
1. 局部凹陷与永变形
金属底板受到撞击后，可能首先出现局部凹陷。即使表面没有裂纹，较大的向内变形也可能压缩壳体与内部组件之间的安全间隙。
2. 开裂与连接部位损伤
冲击位置附近的焊缝、转角、开孔或连接区域，可能因应力集中出现裂纹。连接处还可能发生焊点脱开、胶接界面剥离或紧固位置变形。
3. 穿透与局部破坏
当冲击能量较高、接触面积较小，或局部防护不足时，壳体可能发生穿孔、撕裂等破坏。
穿透意味着局部防护屏障失效。如果撞击进一步作用于内部组件，可能损伤电芯、冷却结构或电气连接件。
4. 复合材料分层与破碎
纤维增强复合材料受到冲击后，可能出现基体开裂、纤维断裂、层间分层及局部破碎。其中，部分内部损伤未必能从表面直接识别。
三、如何利用落锤冲击试验机模拟撞击？
1. 落锤冲击测试原理
将KZ-ITM-6350落锤冲击试验机规定质量的冲击组件提升至设定高度，释放后使冲头撞击试样，通过可控的冲击条件评价材料或结构的动态响应。电池相关机械测试中，落锤系统可用于施加和测量局部压入、穿刺等冲击载荷。自由落体条件下，名义冲击能量可按下式估算：
E＝mgh
其中，E为冲击能量，单位为J；m为参与下落的冲击组件总质量，单位为kg；g为重力加速度，约为9.81 m/s²；h为有效下落高度，单位为m。
需要注意，相同能量下，锤重、速度及冲头形状不同，试样的损伤也可能不同。因此，不能只设定一个能量值，还要明确撞击条件。
2. 根据测试目的选择试样和冲击位置
动力电池壳体可按不同层级开展测试：
材料试片：比较不同材料、厚度或铺层方案的抗冲击表现。
局部结构件：评价加强筋、焊缝、连接处及防护板等部位。
壳体总成：在接近实际安装的支撑条件下，观察结构变形及损伤位置。
测试时应明确冲头形状、冲击位置、支撑跨度和固定方式。底板中心、加强筋附近与连接边缘的受力条件不同，所得结果也不能直接混用。
落锤测试主要用于评价规定条件下的局部冲击响应。若要对应飞石、托底等具体场景，还需要匹配接触形状、速度、方向及安装条件。
3. 重点评价哪些指标？
仪器化落锤冲击测试可记录冲击过程中的力信号，并结合相应测量与计算功能分析变形和能量变化。
峰值力并不是越高越好，吸收能量也不能单独作为合格依据。应结合侵入量、是否穿透、连接完整性及设计要求综合判断。对于密封壳体，还可按要求进行冲击后的气密性或防水性能复验。
4. 基本测试流程
首先检查试样外观，记录材料、厚度、结构和连接状态；随后按照规定方式安装，确定冲击位置及锤头规格。
根据试验要求设置总下落质量、有效下落高度或目标速度，完成采集系统检查后实施冲击。测试结束后，保存冲击曲线，检查凹陷、裂纹、穿透及连接损伤，必要时开展内部损伤或密封性能检测。
比较不同设计时，应保持冲头、支撑条件、温度和冲击位置一致，并使用足够数量的试样评价结果的重复性。
以上就是科准测控小编为您介绍的动力电池壳体结构、磕碰撞击失效机理与落锤冲击可靠性测试。如果您有电池包底板、防护板或复合材料壳体的冲击测试需求，可提供样品尺寸、材料、目标能量及评价要求，获取落锤冲击试验机选型建议与免费的技术支持。
