随着新能源汽车、电源管理、光伏储能以及工业控制设备的发展，功率半导体器件需要承受更高电压、更大电流以及更复杂的工作环境。MOS管（MOSFET）作为常用的功率开关器件，其封装可靠性直接影响产品长期运行稳定性。

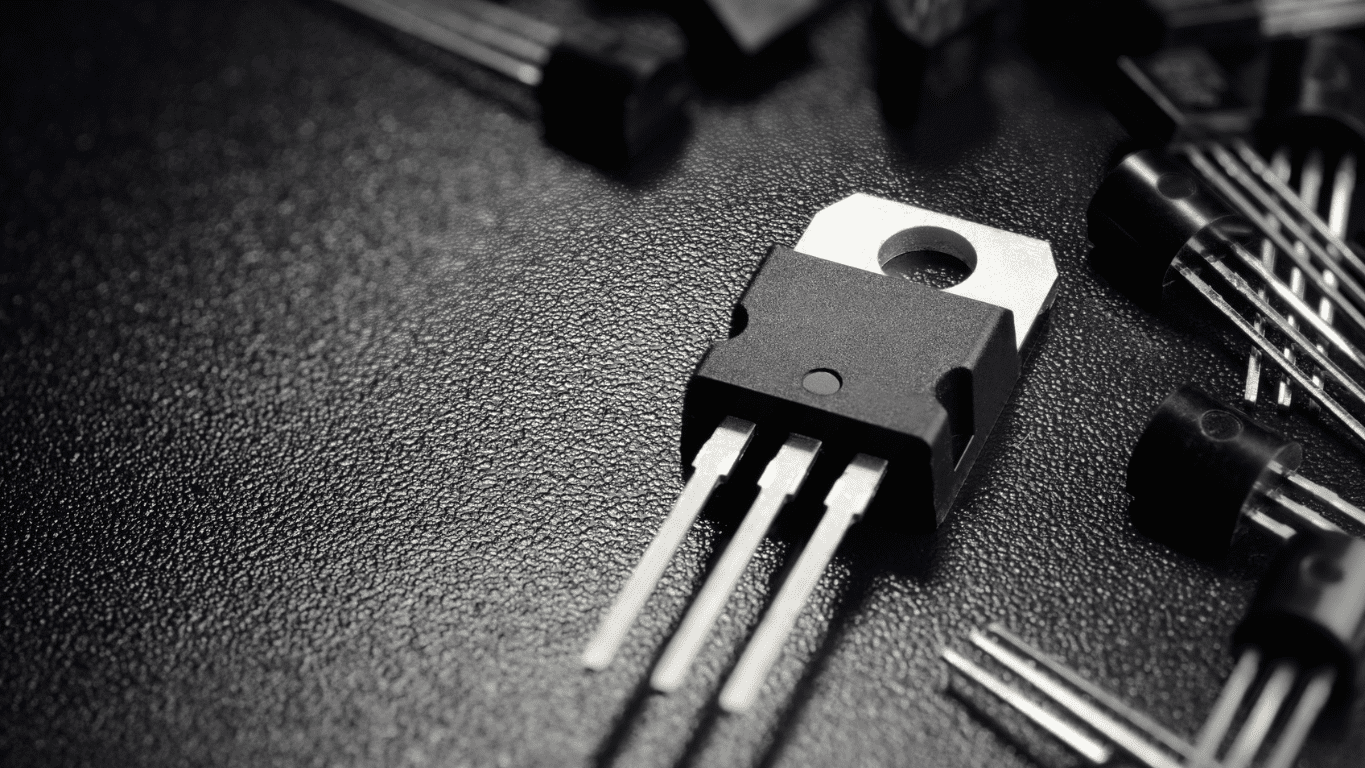

TO-220 封装 MOS 管
本文科准测控小编围绕MOS管封装结构及推拉力测试原理、标准、步骤等展开介绍，解析芯片剪切、键合线拉力、焊点推力等测试方法，为MOS管可靠性验证提供参考。
一、MOS管是什么？
MOS管，即MOSFET（金属氧化物半导体场效应晶体管），是一种利用栅极电压控制电流通断的半导体器件。
相比传统开关器件，MOS管具有开关速度快、导通损耗低、工作频率高、控制方式简单等特点。被广泛应用在新能源汽车电控系统、光伏逆变器、储能设备、电源模块、工业驱动设备中。
功率MOS管通常由以下结构组成：MOS芯片Die、银胶或焊料层、引线框架、金线/铝线键合结构、塑封材料。
MOS管内部结构示意
二、MOS管推拉力测试原理
MOS管推拉力测试主要通过推拉力测试机施加外部机械载荷，检测封装内部不同连接区域的结合强度，并通过力值、位移以及失效模式判断封装工艺可靠性。
常见测试项目包括：
l Die Shear芯片剪切测试：剪切刀具水平推动MOS芯片，使芯片与基板之间产生相对位移，直到连接区域发生失效。主要用于评价：芯片与基板结合强度、银胶/焊料连接质量、固晶工艺稳定性。
l Wire Pull键合线拉力测试：MOS管内部通常采用金线、铝线或铜线完成芯片与引脚之间的电气连接。测试时，通过拉钩夹住键合线，对其施加垂直方向拉力，直到线材断裂、焊点脱落、连接区域失效。以此来评价键合线连接强度、焊点结合质量、键合工艺一致性。
l Bond Shear焊点剪切测试：对于采用焊料连接的MOS管封装结构，需要检测焊点结合可靠性。测试过程中，通过推杆或剪切刀具对焊点施加载荷，使焊点发生失效。主要评价焊料连接强度、焊接质量、界面结合状态。
三、MOS管推拉力测试标准
MOS管属于微电子封装器件，其力学可靠性测试通常参考半导体行业相关标准。
常见标准包括：
1、JEDEC JESD22-B117：锡球剪切测试标准，可用于评价焊球、微凸点、BGA等连接强度。
2、MIL-STD-883 Method 2011：微电子器件键合强度测试方法，可用于键合线可靠性评价。
3、JEDEC JESD22-B116：键合线拉力测试标准，用于评价引线键合强度和线材连接可靠性。
4、AEC-Q101：车用分立半导体可靠性测试标准，适用于MOSFET在温度循环或湿热情况下的机械可靠性验证要求。
四、MOS管推拉力测试设备
由于MOS管内部结构尺寸较小，不同测试项目力值范围差异较大，因此测试设备需要具备：
微小力值检测能力、高精度位移控制、显微定位功能、多种夹具适配能力。
科准测控Alpha-W260自动推拉力测试机，可针对MOS管及功率半导体器件配置芯片剪切夹具、键合线拉力夹具、焊点测试夹具，设备可实时采集力值、位移、测试曲线和失效数据。帮助工程人员分析封装连接强度、工艺一致性，排查失效原因。
五、MOS管推拉力测试步骤
步骤1：样品准备
根据测试需求准备MOS管样品。
必要时进行Decap开封，暴露内部芯片及键合结构。
步骤2：安装测试夹具
根据测试项目选择对应夹具并调整测试高度、接触位置和加载方向。
步骤3：设置测试参数
设置测试速度、最大测试力、测试距离和触发条件。
不同测试项目参数需根据芯片尺寸、键合线规格、封装形式进行调整。
步骤4：执行力学测试
设备按照设定参数加载，并同步记录力-位移曲线、最大失效力及断裂过程。
步骤5：分析测试结果
根据测试数据判断是否满足强度要求、失效位置在哪里、是否存在工艺异常。
结合显微观察，可进一步分析芯片界面问题、焊接问题、键合质量问题。
以上就是科准测控小编为您介绍的MOS管推拉力测试方法、测试标准及封装可靠性验证方案。科准测控Alpha-W260自动推拉力测试机，可针对MOS管、SiC功率器件、IGBT等半导体器件，提供芯片剪切、键合线拉力、焊点推力等测试方案，通过精准力学数据帮助企业分析封装可靠性。如果您还有关于MOS管推力测试、芯片剪切测试、键合线拉力测试等相关需求，欢迎联系我们获取免费的专业技术支持。
