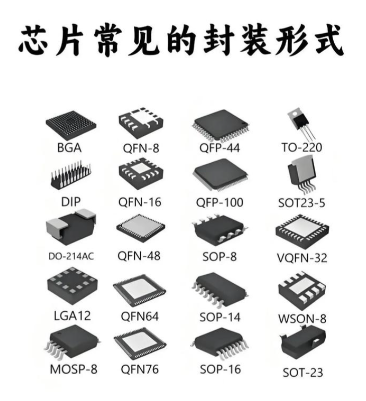

随着新能源汽车、人工智能、5G通信以及高性能计算等领域快速发展，芯片对集成度、可靠性以及散热性能提出了更高要求。封装作为芯片制造的重要环节，不仅影响芯片与外部电路之间的连接方式，也直接关系到器件长期运行的稳定性。不同应用场景对芯片性能要求不同，因此形成多种封装结构，不同封装结构其内部连接方式不同，对应的可靠性测试方法也存在差异。本文科准测控小编将围绕常见芯片封装类型，为您展开介绍不同封装结构的特点、主要应用领域以及对应的推拉力测试方法。
一、 传统引脚式封装（DIP、SIP、PLCC）
1. DIP（Dual In-line Package，双列直插封装）
DIP是最典型的传统封装形式。
结构特点：
l 封装两侧分布金属引脚；
l 引脚通过PCB通孔焊接；
l 芯片内部通常采用金线连接。
主要应用于：
l 早期微控制器（MCU）；
l 存储器；
l 运算放大器；
l 工业控制设备。
常见失效模式：
l 引脚焊点疲劳；
l 引脚机械损伤；
l 内部键合连接失效。
可靠性测试：
l 引脚拉力测试；
l 键合线拉力测试；
l 焊点强度测试。
通过推拉力测试机检测连接结构承载能力，评价封装可靠性。
2. SIP（Single In-line Package，单列直插封装）
SIP是一种单侧排列引脚的直插式封装。
结构特点:
l 金属引脚集中在封装一侧；
l 占用PCB面积相比DIP更小；
l 适合结构较简单的芯片或模块。
应用领域:
l 电源模块；
l 功率模块；
l 电阻网络；
l 部分存储器件。
常见失效模式：
l 引脚焊接不良；
l 引脚连接强度不足；
l 内部焊线失效。
可靠性测试:
l 引脚拉力测试；
l 键合线拉力测试；
评价封装连接可靠性。
3. PLCC（Plastic Leaded Chip Carrier，塑封有引脚芯片载体）
PLCC是一种介于传统直插封装和表面贴装封装之间的封装形式。
结构特点：
l 采用方形封装结构；
l 四周分布J型引脚；
l 引脚向封装底部弯折。
相比DIP：
l 封装尺寸更小；
l 引脚数量更多；
l 集成度更高。
应用领域：
l EPROM；
l EEPROM；
l MCU；
l 工业控制芯片。
常见失效模式：
l J型引脚焊接失效；
l 焊点疲劳；
l 内部键合线断裂。
可靠性测试：
l 引脚拉力测试；
l 焊点强度测试；
l 键合线拉力测试。
二、 表面贴装封装（SOIC、SOP、SSOP、TSSOP、QFP、QFN）
1. SOIC（Small Outline Integrated Circuit，小外形集成电路封装）
SOIC是一种典型的小外形表面贴装封装。
结构特点：
l 两侧分布海鸥翼形引脚；
l 引脚间距相比传统DIP更小；
l 采用表面贴装方式与PCB连接；
l 封装体积较小，适合自动化装配。
主要应用于：
l 模拟集成电路；
l 电源管理芯片；
l EEPROM存储器；
l 运算放大器；
l 接口芯片。
常见失效模式：
l 引脚焊点开裂；
l 焊接界面结合强度下降；
l 内部键合线疲劳；
l 热循环导致封装连接失效。
可靠性测试：
l 引脚拉力测试；
l 焊点推力测试；
l 键合线拉力测试。
通过推拉力测试机检测封装连接强度，分析焊接质量及内部连接可靠性。
2. SOP（Small Outline Package，小外形封装）
SOP与SOIC结构类似，是电子产品中应用较为广泛的一类表面贴装封装。
结构特点：
l 两侧具有外伸式引脚；
l 采用表面贴装工艺；
l 封装结构成熟，生产成本较低；
l 支持多种引脚数量规格。
主要应用于：
l 电源芯片；
l 控制芯片；
l 模拟芯片；
l 通信接口芯片。
常见失效模式：
l 引脚焊接强度不足；
l 焊点疲劳；
l 内部金线连接断裂；
l 封装界面分层。
可靠性测试：
l 引脚拉力测试；
l 焊点强度测试；
l 键合线拉力测试。
通过测试最大承载力以及失效位置，判断封装工艺稳定性。
3. SSOP（Shrink Small Outline Package，缩小型小外形封装）
SSOP是在SOP基础上的小型化封装形式。
结构特点：
l 引脚数量增加；
l 引脚间距进一步缩小；
l 封装厚度降低；
l 芯片集成密度更高。
主要应用于：
l 存储芯片；
l 微控制器；
l 音频芯片；
l 通信芯片。
常见失效模式：
l 微小焊点连接不良；
l 引脚焊接强度下降；
l 键合线断裂；
l 热应力导致界面损伤。
可靠性测试：
l 微焊点推力测试；
l 引脚拉力测试；
l 键合线拉力测试。
4. TSSOP（Thin Shrink Small Outline Package，薄型缩小小外形封装）
TSSOP是在SSOP基础上的薄型化设计。
结构特点：
l 封装厚度更低；
l 引脚间距更小；
l 芯片集成度较高；
l 适合空间受限产品。
主要应用于：
l 便携式电子设备；
l 消费电子产品；
l 控制芯片；
l 存储器件。
常见失效模式：
l 微小焊点疲劳；
l 引脚连接失效；
l 封装内部键合失效。
可靠性测试：
l 焊点剪切测试；
l 引脚拉力测试；
l 键合线拉力测试。
5. QFP（Quad Flat Package，四方扁平封装）
QFP是一种四边引脚封装形式，广泛应用于多引脚集成电路。
结构特点：
l 封装四周均分布引脚；
l 引脚数量较多；
l 引脚呈翼形向外伸出；
l 支持较高输入输出数量。
主要应用于：
l MCU微控制器；
l ASIC专用芯片；
l 工业控制芯片；
l 汽车电子控制器。
常见失效模式：
l 引脚变形；
l 焊点裂纹；
l 焊接区域结合不足；
l 内部键合线失效。
可靠性测试：
l 引脚拉力测试；
l 焊点推力测试；
l 键合线拉力测试。
通过推拉力测试机分析引脚承载能力、焊点结合强度以及失效模式。
6. QFN（Quad Flat No-lead Package，无引脚封装）
QFN是一种无外露引脚的表面贴装封装形式，目前在消费电子和通信领域应用广泛。
结构特点：
l 取消传统外露引脚；
l 通过底部焊盘连接PCB；
l 封装尺寸小；
l 散热性能较好。
主要应用于：
l WiFi芯片；
l 蓝牙芯片；
l 射频芯片；
l PMIC电源管理芯片；
l 传感器芯片。
常见失效模式：
l 底部焊盘结合不足；
l 焊接空洞；
l 焊层裂纹；
l 芯片与基板连接失效。
可靠性测试：
l 焊点剪切测试；
l 芯片剪切测试；
l 焊层强度测试。
通过推拉力测试机检测焊接区域和芯片连接结构的承载能力，评价QFN封装可靠性。
三、阵列类封装（BGA、FBGA、CSP、LGA、PGA、PoP）
随着芯片功能不断增加，传统封装通过四周引脚扩展I/O数量的方式逐渐受到限制。为了满足高引脚数量、高速信号传输以及小型化需求，阵列类封装逐渐发展起来。
阵列类封装的主要特点是：将电气连接点从芯片外围扩展到封装底部区域，通过焊球、金属触点或针脚形成阵列连接。常见阵列类封装包括BGA、FBGA、CSP、LGA和PGA等。
1. BGA（Ball Grid Array，球栅阵列封装）
BGA是目前应用广泛的阵列类封装之一，通过底部排列的焊球与PCB进行连接。
结构特点：
l 封装底部采用阵列式焊球；
l 焊球数量多，能够支持较高I/O密度；
l 缩短信号传输路径，提高电气性能；
l 具有较好的散热能力。
主要应用于：
l CPU处理器；
l GPU图形芯片；
l FPGA芯片；
l 高性能SoC；
l 网络通信芯片。
常见失效模式：
l 焊球疲劳；
l 焊点裂纹；
l 焊球与焊盘分离；
l 热循环导致连接失效。
尤其是在高温、高频工作环境下，封装材料之间的热膨胀差异会产生机械应力，加速焊点损伤。
可靠性测试：
l 焊球推力测试；
l 芯片剪切测试；
l 焊点强度测试。
2. FBGA（Fine Pitch Ball Grid Array，细间距球栅阵列封装）
FBGA是在BGA基础上的小型化发展形式，主要用于对尺寸和集成度要求更高的产品。
结构特点：
l 采用更小尺寸焊球；
l 焊球间距更小；
l 封装厚度更低；
l 支持更高集成密度。
相比普通BGA，FBGA能够在更小面积内实现更多连接点。
主要应用于：
l NAND Flash存储芯片；
l DRAM存储器；
l 移动设备存储模块；
l 高密度存储产品。
常见失效模式：
l 微焊点强度不足；
l 焊球疲劳断裂；
l 焊盘界面失效；
l 封装翘曲导致连接异常。
可靠性测试：
l 微焊球推力测试；
l 芯片剪切测试；
l 焊点结合强度测试。
通过检测焊球或芯片连接区域的破坏力，评价FBGA封装可靠性。
3. CSP（Chip Scale Package，芯片级封装）
CSP是一种封装尺寸接近裸芯片尺寸的封装形式。
结构特点：
l 封装尺寸小；
l 芯片与封装比例高；
l 可采用焊球或凸点连接；
l 适合高密度电子产品。
主要应用于：
l 手机芯片；
l 摄像头传感器；
l 可穿戴设备；
l 小型电子元器件。
常见失效模式：
l 微焊点断裂；
l 凸点连接失效；
l 芯片与基板分离；
l 热循环导致界面损伤。
可靠性测试：
l 焊球推力测试；
l 凸点剪切测试；
l 芯片剪切测试。
通过测试微连接结构承载能力，分析CSP封装内部连接可靠性。
4. LGA（Land Grid Array，栅格阵列封装）
LGA是一种采用金属触点替代焊球的阵列封装形式。
结构特点：
l 底部采用平面金属触点；
l 不使用传统焊球；
l 通过插座或焊接方式实现连接；
l 支持较高引脚数量。
主要应用于：
l 高性能处理器；
l 工业控制芯片；
l 部分通信芯片。
常见失效模式：
l 触点接触不良；
l 焊接区域失效；
l 基板连接损伤。
可靠性测试：
l 触点连接强度；
l 焊点可靠性；
l 封装结构强度。
可通过：
l 压入力测试；
l 拉力测试；
l 焊点强度测试；
评价封装连接可靠性。
5. PGA（Pin Grid Array，针栅阵列封装）
PGA是一种底部排列针状引脚的封装形式。
结构特点：
l 底部排列大量金属针脚；
l 通过插座实现连接；
l 支持较多I/O数量。
主要应用于：
l 早期CPU处理器；
l 工业控制设备；
l 部分高性能计算器件。
常见失效模式：
l 针脚弯曲；
l 插接失效；
l 引脚机械损伤。
可靠性测试：
l 引脚拉力测试；
l 插拔力测试；
l 焊点强度测试。
6. PoP（Package on Package，叠层封装）
PoP是一种将多个封装上下堆叠的封装方式。
结构特点：
l 两个或多个封装垂直堆叠；
l 节省PCB空间；
l 实现处理器与存储器高度集成。
主要应用于：
l 智能手机处理器；
l 移动设备；
l 嵌入式系统。
常见失效模式：
l 堆叠焊点疲劳；
l 上下封装连接失效；
l 焊球裂纹。
可靠性测试：
l 焊球推力测试；
l 芯片剪切测试；
l 微连接强度测试。
四、晶圆级封装（WLCSP、Fan-In、Fan-Out）
晶圆级封装（Wafer Level Packaging，WLP）是在晶圆制造阶段完成部分或全部封装过程的一类技术。相比传统封装需要先切割芯片再进行封装，晶圆级封装能够减少封装尺寸，提高生产效率，适合小型化、高集成产品。
1. WLCSP（Wafer Level Chip Scale Package，晶圆级芯片尺寸封装）
WLCSP是一种封装尺寸接近裸芯片尺寸的晶圆级封装形式。
结构特点：
l 在晶圆阶段完成重新布线和凸点制作；
l 封装尺寸接近芯片尺寸；
l 厚度较低；
l 信号传输距离短。
主要应用于：
l 手机处理器；
l 图像传感器；
l MEMS传感器；
l 可穿戴设备。
常见失效模式：
l 微凸点开裂；
l 凸点连接强度不足；
l 芯片与PCB连接失效；
l 热循环导致界面疲劳。
可靠性测试：
l 凸点剪切测试；
l 微焊点推力测试；
l 芯片剪切测试。
用于评价微连接结构机械可靠性。
2. Fan-In封装（扇入型封装）
Fan-In是传统晶圆级封装的一种形式，其连接区域位于芯片尺寸范围以内。
结构特点：
l 输入输出连接点集中在芯片范围内；
l 封装尺寸小；
l 制造成本较低。
主要应用于：
l 小型传感器；
l 模拟芯片；
l 移动设备芯片。
常见失效模式：
l 凸点连接失效；
l 焊盘界面损伤；
l 封装裂纹。
可靠性测试：
l 凸点剪切测试；
l 芯片剪切测试。
3. Fan-Out封装（扇出型封装）
Fan-Out是在晶圆级封装基础上的进一步发展。与Fan-In不同，Fan-Out通过重新布线技术，将连接区域扩展到芯片外部。
结构特点：
l 支持更多I/O连接；
l 可实现多芯片集成；
l 封装尺寸灵活。
主要应用于：
l 手机处理器；
l 高性能移动芯片；
l 射频模块。
常见失效模式：
l 重布线层开裂；
l 芯片与封装基板分离；
l 微连接失效。
可靠性测试：
l 芯片剪切测试；
l 微焊点剪切测试；
l 界面结合强度测试。
五、先进封装（Flip Chip、2.5D、3D、CoWoS、Chiplet）
随着人工智能、高性能计算以及大数据应用快速发展，传统单芯片封装逐渐难以满足算力需求，先进封装技术成为提升芯片性能的重要方向。
先进封装通过缩短信号传输距离、多芯片集成以及三维堆叠，实现更高性能和更高集成度。
1. Flip Chip（倒装芯片封装）
Flip Chip是一种区别于传统金线键合的芯片连接方式。芯片翻转后，通过凸点直接连接基板。
优势：
l 信号传输距离短；
l 电气性能更好；
l 支持高速运行。
主要应用于：
l CPU；
l GPU；
l FPGA；
l 高性能计算芯片。
常见失效模式：
l 凸点疲劳；
l 芯片与基板界面分离；
l 底部填充材料失效。
可靠性测试：
l 凸点剪切测试；
l 芯片剪切测试；
l 界面结合强度测试。
2. 2.5D封装
2.5D封装通过中介层（Interposer）连接多个芯片，实现高密度互联。
结构特点：
l 多芯片集成；
l 芯片之间通过中介层通信；
l 支持高速数据传输。
主要应用于：
l AI GPU；
l 高性能计算；
l 数据中心芯片。
常见失效模式：
l 芯片间连接失效；
l 微凸点疲劳；
l 中介层连接异常。
可靠性测试：
l Die Shear芯片剪切测试；
l 微凸点剪切测试。
3. 3D封装
3D封装通过垂直堆叠多个芯片，实现更高集成度。
结构特点：
l 芯片上下堆叠；
l 采用TSV硅通孔连接；
l 提升数据传输能力。
主要应用于：
l HBM高带宽存储；
l AI芯片；
l 高性能计算。
常见失效模式：
l 层间连接失效；
l 微凸点断裂；
l 热应力导致结构损伤。
可靠性测试：
l 芯片剪切测试；
l 微连接剪切测试；
l 界面结合强度测试。
4. CoWoS封装
CoWoS（Chip on Wafer on Substrate）是先进封装的重要技术路线。
结构特点：
l 将逻辑芯片与HBM等高性能存储集成；
l 通过中介层实现高速互联。
主要应用于：
l AI加速芯片；
l 数据中心GPU；
l 高性能计算平台。
常见失效模式：
l 芯片连接失效；
l 微凸点疲劳；
l 多层界面分离。
可靠性测试：
l 芯片剪切测试；
l 微凸点剪切测试。
5. Chiplet（芯粒封装）
Chiplet是一种模块化芯片设计方式，将多个功能芯片组合在同一封装内。
结构特点：
l 多个Die集成；
l 模块化设计；
l 提升芯片开发灵活性。
主要应用于：
l 高性能CPU；
l AI芯片；
l 数据中心处理器。
常见失效模式：
l Die之间连接失效；
l 微互联可靠性下降；
l 封装界面问题。
可靠性测试：
l Die Shear芯片剪切测试；
l 微连接剪切测试；
l 界面强度分析。
六、特殊应用领域芯片封装特点及可靠性测试方法
除了按照封装结构分类外，在实际产业应用中，不同类型芯片由于工作环境、性能需求以及可靠性要求不同，也会采用不同封装方案。
例如：
存储芯片更加关注高速读写和高密度集成；
功率半导体更加关注高电压、大电流以及热可靠性；
射频芯片更加关注高频性能和信号完整性。
因此，不同应用领域对应的封装形式和可靠性测试重点也存在差异。
1、存储芯片封装
存储芯片主要用于数据存储领域，随着容量提升和高速传输需求增加，封装形式逐渐向高密度、小型化以及三维堆叠方向发展。
常见封装形式：
l TSOP；
l BGA；
l FBGA；
l PoP；
l 3D Stack。
主要应用示例：
l NAND Flash；
l DRAM；
l HBM高带宽存储；
l 手机存储模块；
l 数据中心服务器。
常见失效模式：
l 焊球疲劳；
l 微凸点断裂；
l 堆叠芯片之间连接失效；
l 封装翘曲导致界面损伤。
可靠性测试：
l 焊球推力测试；
l 微凸点剪切测试；
l 芯片剪切测试。
通过推拉力测试机检测内部连接结构承载能力，分析存储封装可靠性。
2、功率半导体器件封装
功率半导体主要承担电能转换和控制任务，与普通逻辑芯片相比，需要长期承受高电压、大电流以及高温环境。
代表器件：
l IGBT；
l MOSFET；
l SiC；
l GaN。
常见封装形式：
l TO系列封装；
l 功率模块封装；
l DFN封装。
主要应用领域：
l 新能源汽车电控系统；
l 光伏逆变器；
l 工业电机驱动；
l 电力电子设备。
常见失效模式：
l 键合线疲劳；
l 键合点脱离；
l 焊层裂纹；
l 芯片与基板分层；
l 引脚连接失效。
可靠性测试：
l 键合线拉力测试；
l 芯片剪切测试；
l 焊层剪切测试；
l 引脚强度测试。
通过推拉力测试机评价功率器件内部连接强度，为封装工艺优化提供依据。
3、射频及高频封装
射频及高频封装主要服务于高速信号传输领域，需要同时满足电气性能、散热能力以及结构可靠性要求。
常见封装形式：
l QFN；
l BGA；
l LTCC封装；
l AiP天线封装。
主要应用领域：
l 5G通信设备；
l 手机射频模块；
l WiFi模块；
l 汽车毫米波雷达。
常见失效模式：
l 焊点疲劳；
l 芯片与基板连接失效；
l 封装界面分层；
l 高频性能下降。
可靠性测试：
l 焊点推力测试；
l 芯片剪切测试；
l 封装连接强度测试。
以上就是科准测控小编为您介绍的芯片封装类型、不同封装结构特点以及封装可靠性测试方法。从传统的DIP、SOP等引脚式封装，到BGA、CSP、晶圆级封装以及先进封装技术，芯片封装形式不断向高密度、小型化和多芯片集成方向发展，其可靠性测试重点也有所变化。通过推拉力测试机对引脚、键合线、焊球、凸点以及芯片连接界面进行力学测试，可以获得样品的承载能力、失效位置和破坏模式，为半导体封装工艺优化、产品质量控制以及失效分析提供测试依据。
