在现代材料科学与工程领域，树脂材料的力学性能测试是产品设计与质量控制的基石。通过精确测量材料在受力下的响应，工程师能够预测零件在实际工况中的表现，从而优化设计、避免失效。其中，拉伸测试作为最基础且重要的力学测试方法，能够直接反映材料的弹性、塑性及韧性等关键特性。
|
本文将以哑铃型树脂材料的拉伸测试为例，深入剖析实验室中核心的测试设备及其应用。整套测试系统主要由试验机、专用拉伸夹具和引伸计构成。通过这些设备的协同工作，我们不仅能得到一组组定义材料性能的量化指标，更能绘制出揭示材料从开始受力直至最终断裂全过程的应力-应变曲线。这些宝贵的测试数据，为新材料的研发、产品质量的严格把控以及产品结构的设计优化提供参考依据。
一、测试原理
哑铃型树脂材料拉伸测试是一种标准化的材料力学性能测试方法，主要用于测定树脂材料的拉伸强度、断裂伸长率、弹性模量等关键性能参数。该测试通过将标准哑铃型试样固定在拉伸试验机上，以恒定速度施加拉伸载荷，直至试样断裂。
哑铃型试样设计有效避免了夹具处的应力集中，确保试样在平行段内断裂，从而获得准确的材料性能数据。本测试遵循GB/T 1040、ISO 527和ASTM D638等国际通用标准。
二、测试相关标准
GB/T 1040-2018：塑料拉伸性能的测定方法
ISO 527-1：塑料拉伸性能测定国际标准
ASTM D638：塑料拉伸性能标准试验方法
三、 检测设备
1、 KZ-DSC-20材料试验机
2、 定制工装夹具
|
根据ASTM D3846标准要求和试样尺寸定制的专用剪切压缩夹具。该夹具通常由两个部分（上、下夹具）组成，能够牢固地夹持试样，并在测试过程中确保载荷有效地传递到试样的剪切面上，防止试样打滑或产生非预期的应力集中。
3、试验条件
样品名称：塑料平面板材
试验温度：室温
试验速度：5mm/min
试验类型：哑铃型树脂材料拉伸测试
四、检测流程
步骤一、测试前准备
检查材料试验机是否正常运行，确认设备已完成校准
安装拉伸夹具，确保夹具清洁、无损坏且夹持面平行
准备至少5个符合标准尺寸的哑铃型树脂试样
确保实验室环境符合标准要求（温度23±2°C，湿度50±10%）
准备数据记录表格和相关文档
步骤二、试样尺寸测量
使用游标卡尺测量试样平行段宽度(b)，精确到0.1mm
使用厚度计测量试样平行段厚度(h)，至少在试样两端和中间各测一次，取平均值
测量试样总长度、狭窄平行段长度和加强片尺寸
检查试样表面是否有缺陷、划痕或气泡
步骤三、设备参数设置
选择拉伸测试模式
设置加载速度为10mm/min（根据材料标准可调整）
输入试样尺寸数据（宽度、厚度、标距）
设置数据采集频率，确保能完整记录载荷-位移曲线
设置测试停止条件（试样断裂或位移）
校准引伸计（如果使用）并设置标距
步骤四、试样安装与对中
将哑铃型试样平稳放置在夹具中，确保试样纵轴与拉伸方向一致
调整夹具位置，使试样平行段均匀受力
轻轻预紧夹具，确保试样不滑移但不过度受压
安装引伸计（如使用），确保刀口与试样接触良好但不产生预压力
最后确认试样对中良好，无扭曲或偏斜
步骤五、测试执行与数据记录
启动试验机，开始施加拉伸载荷
监控载荷-位移曲线的变化，观察是否异常
注意试样变形情况，记录屈服点（如适用）
测试持续至试样断裂
系统自动记录载荷、断裂载荷、伸长率等数据

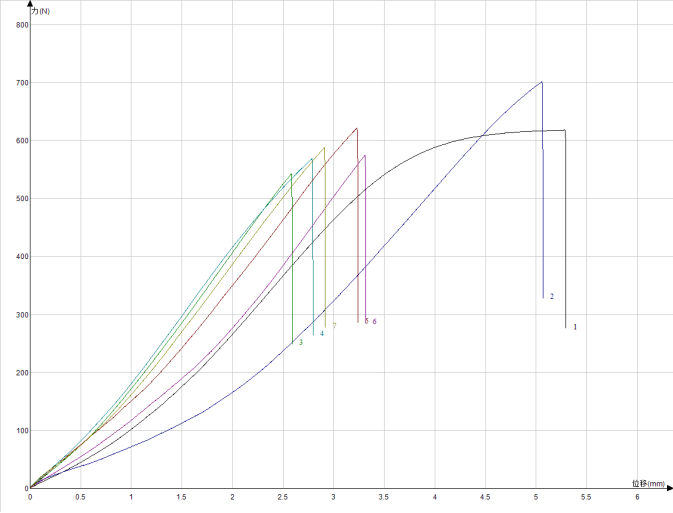

保存完整的载荷-位移曲线
步骤六、数据分析与报告编制
试验机自动归位，小心取出已断裂试样
检查试样断裂形貌，拍照记录断裂位置和模式
确认断裂发生在平行段内（否则测试无效）
清理夹具和工作区域，移除试样碎片
确认数据已完整保存，导出测试报告
以上就是小编介绍的有关于哑铃型树脂材料拉伸测试相关内容了，希望可以给大家带来帮助！如果您还想了解更多关于哑铃型树脂材料拉伸测试方法、测试视频和测试规范，材料试验机规格型号、使用说明、操作规程、期间核查作业指导书和电子材料试验机，电子拉力试验机期间核查、使用方法、注意事项、检定规程、怎么用，电子试验机检定规程、操作视频、使用方法、和微机控制电子试验机，拉力测试机使用方法视频、拉力测试机测试厂家和操作规程，材料拉力试验机误差范围，维修视频教程，加温炉、曲线图、维修方法和操作视频等问题，欢迎您关注我们，也可以给我们私信和留言，科准测控技术团队，为您免费解答！
