在现代工业领域，尤其是汽车、航空航天、电子电气等行业，改性塑料因其优异的力学性能、耐热性及轻量化特点，得到了广泛应用。其中，碳纤维增强尼龙（CF/PA）作为一种高性能复合材料，在高温环境下的力学行为是其产品设计与可靠性评估的关键。拉伸性能是材料最基本的力学性能指标，而高温环境会显著影响高分子材料的分子链运动，从而导致其拉伸强度、模量及断裂伸长率等关键参数发生变化。
因此，在模拟的实际工作温度下进行拉伸试验，对于评价材料在高温环境下的适用性和寿命至关重要。本文科准测控小编将依据相关国际与国家标-准，详细阐述改性塑料高温拉伸试验的原理、检测标准、所需仪器及详细操作流程，为相关领域的质量控制与研发工作提供参考。
一、 试验原理
高温拉伸试验的基本原理是：将规定形状和尺寸的试样置于可控制温度的恒温环境中，使其充分受热并达到热平衡后，通过万能材料试验机对其施加轴向拉伸载荷。拉伸过程中，载荷以恒定的速率（试验速度）增加，直至试样断裂。
二、 检测标准
GB/T 1040.1-2018 《塑料 拉伸性能的测定 第1部分：总则》
GB/T 1447-2005 《纤维增强塑料拉伸性能试验方法》
ISO 527-1:2019
ISO 527-2:2012
注： 您提到的GB/T 1041.1是压缩性能测定标准，对于拉伸试验，应更正为GB/T 1040.1。试验将综合以上标准的要求，特别是针对纤维增强塑料的试样制备、状态调节和测试方法。
三、 检测设备

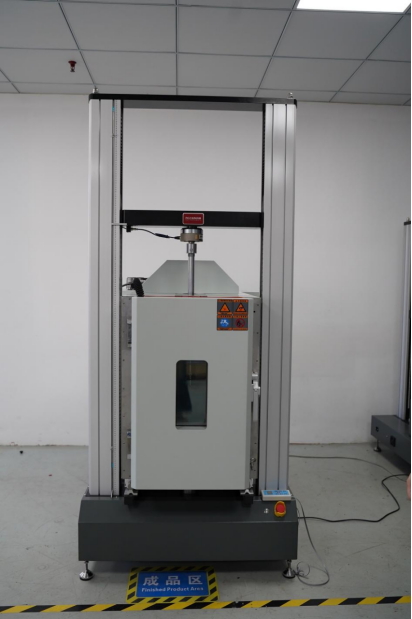

1、万能材料试验机（搭配高低温箱）
2、楔形夹具
3、试验条件
样品名称：碳纤维增强尼龙
试验类型：拉伸
试验速度：5mm/min
试验温度：120℃
四、 试验流程
步骤一：试样制备
按照GB/T 1040.1或ISO 527-2标准的规定，使用注塑或机械加工方法制备成标准的I型（哑铃型）试样。
用游标卡尺精确测量试样标距内的宽度和厚度，至少测量三点取平均值，用于计算横截面积。
步骤二：设备准备
开启万能材料试验机和高低温箱，预热设备至稳定状态。
根据标准要求及测试需求，在高低温箱控制面板上设定目标试验温度（例如：120°C、150°C等）。
在试验机软件中创建新测试方法，设置以下关键参数：
试验类型：拉伸
试验速度：5 mm/min
输入试样的尺寸信息。
设定必要的安全限位和断裂判据。
步骤三：装夹试样
将楔形夹具安装到试验机的上下横梁上。
先将试样一端插入上夹具，并适度拧紧。
手动或通过设备控制，移动横梁使试样另一端插入下夹具，并确保试样轴向对中。
均匀用力拧紧上下夹具，防止试样受力不均。
步骤四：升温与保温
关闭高低温箱箱门。
启动加热程序，使箱内温度平稳上升至预设的试验温度。
温度达到后，开始计时。根据标准规定和试样厚度，进行充分保温（通常为15-20分钟），以确保试样整体温度均匀并达到设定值。
步骤五：进行测试
保温结束后，在试验机软件中启动测试程序。
试验机将以设定的5 mm/min速度自动对试样施加拉伸力，同时持续记录力值和位移（或引申计测量的应变）数据。
观察测试过程，直至试样wan全断裂。
步骤六：数据采集与结果分析
试验结束后，软件会自动生成力-位移曲线，并计算出：
拉伸强度
断裂伸长率
拉伸弹性模量（若使用引申计）
取出断裂的试样，记录其断裂位置和形貌。
重复上述步骤，完成一组有效试样（通常为5个以上）的测试。
软件自动统计并输出该组试样的平均值、标准偏差等统计结果。
步骤七：关机与整理
测试全部完成后，关闭加热系统，让高低温箱自然冷却。
关闭试验机电源。
清理夹具和试验箱内的试样碎屑。
以上就是小编介绍的有关于改性塑料高温拉伸试验相关内容了，希望可以给大家带来帮助！如果您还想了解更多关于改性塑料高温拉伸试验方法、测试标准和测试视频，格栅拉伸强度和钢塑土工格栅厂家，万能材料试验机规格型号、使用说明、操作规程、期间核查作业指导书和电子万能材料试验机，电子拉力试验机期间核查、使用方法、注意事项、检定规程、怎么用，电子万能试验机检定规程、操作视频、使用方法、和微机控制电子万能试验机，拉力测试机使用方法视频、拉力测试机测试厂家和操作规程，材料拉力试验机误差范围，维修视频教程，加温炉、曲线图、维修方法和操作视频等问题，欢迎您关注我们，也可以给我们私信和留言，科准测控技术团队，为您免费解答！
