在焊球剪切测试的精密世界中，有一个特殊现象常常让测试工程师困惑不解——金-金摩擦重焊。这个微妙的过程不仅影响着测试结果的准确性，更揭示了贵金属键合界面独特的物理特性。
神秘的"自修复"效应
当剪切工具推压金焊球时，在特定条件下会发生一个有趣的现象：焊球与焊盘之间的界面在剪切过程中会重新形成金属键合。这种"自修复"效应源自金原子在摩擦热和压力作用下的扩散重组，导致实际测量的剪切力值明显偏高。
研究表明，在120-150°C的温度范围内，金-金摩擦重焊现象非常显著。这个温度区间恰好是许多微电子器件的工作温度范围，使得该现象在实际应用中具有特别重要的意义。

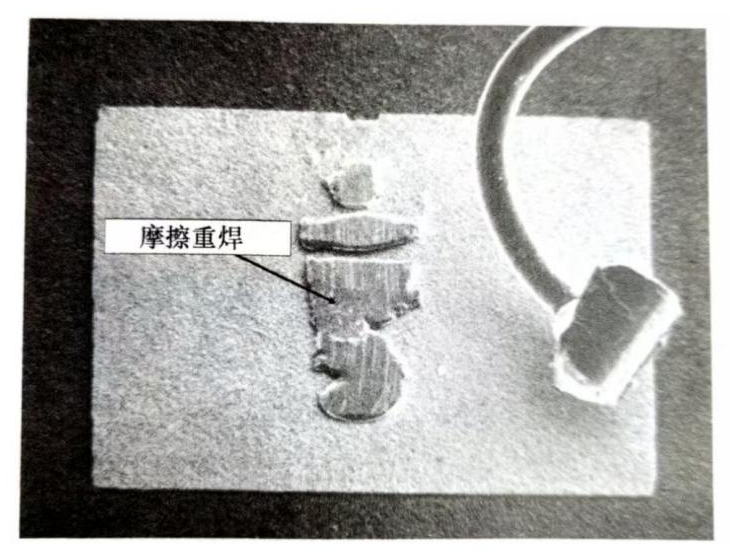

牢固的金球键合经历摩擦后重新焊接到金层焊盘上的示例图
测试速度的双面性效应
测试速度是影响金-金摩擦重焊的关键因素之一。在0.1-0.5 mm/s的较低速度范围内，剪切过程中的摩擦热有足够时间引发界面原子的扩散重组，重焊效应非常明显。而当速度超过2 mm/s时，这种效应会显著减弱。
某通信芯片制造商在实际测试中发现，将剪切速度从0.3 mm/s调整到1.5 mm/s后，金焊球的平均剪切力读数下降了18%，这个差异源自于金-金摩擦重焊程度的改变。
压力与温度的精密平衡
剪切压力的大小直接影响着摩擦热的产生和界面接触面积。当压力保持在30-50 MPa的适中范围时，既能确保剪切工具与焊球的充分接触，又不会因过度压力导致界面物理结构的破坏。
环境温度的控制同样重要。在25°C的标准测试环境下，金-金摩擦重焊效应相对可控；但当环境温度升高到40°C以上时，这种效应会变得更加显著，可能使测试结果产生10-15%的系统性偏差。
材料纯度的隐藏影响
金线的纯度直接影响着重焊效应。99.99%的高纯金线与99.9%的工业用金线在相同测试条件下，剪切力读数可能相差12%。杂质元素会阻碍金原子的扩散重组，从而削弱重焊效应。
现代测试的解决方案
要准确评估金焊球的真实键合强度，必须消除或量化金-金摩擦重焊的影响：
l 多速度对比测试法：在不同速度下进行多次测试，建立剪切力-速度关系曲线
l 温度补偿算法：根据环境温度自动调整测试参数和结果解读
l 材料特性数据库：建立不同纯度金材质的测试基准数据
l 实时温度监测：在剪切点附近安装微型温度传感器
在探索金-金摩擦重焊这一微观现象时，科准测控的工程师们从古老的冶金工艺中获得灵感。就像古代金匠通过精准控制锤击节奏和温度来塑造金器，我们的智能测试系统能够根据材料特性和环境条件自动优化测试参数。通过将多物理场仿真与实时反馈控制相结合，我们的设备不仅能够识别金-金摩擦重焊现象的发生，还能精确量化其对测试结果的影响程度。这种深度理解材料行为的能力，使得测试结果更加贴近真实的界面强度。
下期预告：我们将探讨第三个影响因素——金属层粘合问题，揭秘那些看不见的氧化层如何影响键合强度评估。
