铝蜂窝复合材料因其独特的轻质、高比强度、高比刚度、优异的缓冲吸能和隔音隔热性能，已成为航空航天、轨道交通、船舶制造、建筑装饰等gao端领域的核心材料之一。其力学性能，特别是压缩性能，直接关系到结构件的承载能力、稳定性和安全性。因此，对铝蜂窝芯材进行精确可靠的压缩性能测试，对于材料研发、质量控制和产品选型至关重要。
科准测控作为材料测试解决方案的专业提供者，深知标准化测试流程的重要性。本文将依据主流国家标准，详细阐述铝蜂窝压缩测试的原理、标准、所需仪器及详细操作流程，以帮助用户获得准确、可重复的测试数据，为产品设计和生产提供可靠依据。
一、测试原理
铝蜂窝压缩测试的原理是在规定的条件下，对标准尺寸的铝蜂窝试样施加轴向压缩载荷，使其产生压缩变形直至破坏（或达到预定变形量）。通过万能材料试验机实时测量并记录施加的载荷（F）和试样的变形量（ΔL），从而绘制出载荷-位移曲线或应力-应变曲线。通过分析该曲线，可以得到铝蜂窝芯材的关键压缩性能参数，如：
压缩强度（Compressive Strength）： 试样在压缩过程中承受的最大压缩应力。
压缩弹性模量（Compressive Modulus）： 在弹性变形范围内，应力与应变的比值，表征材料抵抗弹性变形的能力。
平台应力（Plateau Stress）： 蜂窝孔壁发生屈曲后，应力在一个较长的应变范围内保持相对稳定的值，这与材料的能量吸收能力密切相关。
二、测试标准
GB/T 1453-2022《夹层结构或芯子平压性能试验方法》。
三、测试仪器与设备
1、KZ-DSC-20万能材料试验机
2、压缩夹具
3、测量仪器： 游标卡尺（用于精确测量试样尺寸）。
4、试验条件
样品名称：铝蜂窝板
试验温度：室温
试验类型：压缩
试验速度：10mm/min
四、测试流程
1. 试样制备
根据GB/T 1453-2022标准，从铝蜂窝板上切割出规定尺寸的正方形或圆形试样。
试样的边长（或直径）通常应至少包含4个完整的蜂窝格孔，以确保其能代表整体材料的性能。
试样的两个受压面必须平行且平整，必要时可用细砂纸轻轻打磨或采用浇注树脂的方式进行端面处理。
使用游标卡尺精确测量试样的长、宽、高（或直径和高度），并计算其横截面积（A₀）。
2. 仪器准备
打开KZ-DSC-20万能材料试验机电源，预热并初始化系统。
在软件中选择“压缩测试"模式，并设置相应的测试参数。
关键参数设置：试验速度设置为10mm/min。
将压缩夹具安装到试验机上，确保上、下压板对中并平行。

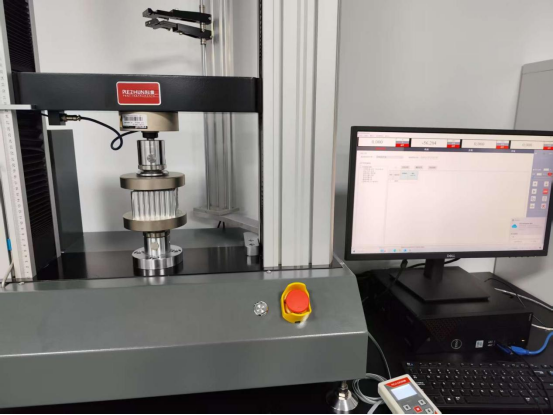

3. 安装试样
将制备好的铝蜂窝试样准确地放置在下压板的中心位置。
确保试样的受压面与压板表面wan全接触，且受力方向与蜂窝孔格方向平行（即“L"方向或“W"方向，根据测试需求确定）。
4. 进行测试
在测试软件中确认所有参数设置无误后，启动测试程序。
上压板将以10mm/min的恒定速度向下移动，对试样进行压缩。
试验机系统将自动、实时地记录载荷和位移数据。
连续压缩，直至试样发生明显压溃、破坏或达到预定的最大位移（通常压缩至原始厚度的80%左右），然后停止测试。
5. 数据记录与分析

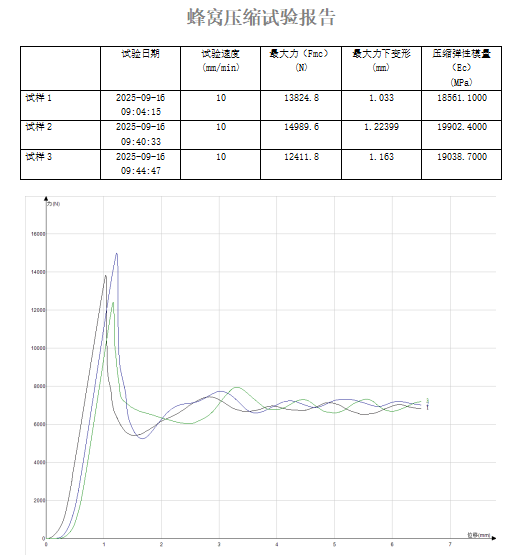

测试结束后，软件会自动生成载荷-位移曲线。
根据曲线和试样的原始尺寸，软件可自动计算或通过公式手动计算出以下结果：
压缩强度 (σc) = Fmax / A₀ (其中 Fmax 为最大压缩载荷)
压缩弹性模量 (Ec) = Δσ / Δε (在应力-应变曲线的线性弹性阶段取斜率)
建议同一条件下至少测试3个有效试样，取平均值作为最终结果，以提高数据的可靠性。
6. 测试结束
从压板间取出已破坏的试样。
清理夹具，关闭设备电源，整理试验现场。
以上就是小编介绍的有关于铝蜂窝压缩测试相关内容了，希望可以给大家带来帮助！如果您还想了解更多关于铝蜂窝压缩测试方法、标准和视频，电子万能试验机操作规程、使用方法，万能材料试验机规格型号、使用说明、用途、图片、操作规程，万能拉力试验机作业指导书、使用说明书、检测标准、误差如何调整、厂家、原理、操作规程，电子拉力试验机操作规程、使用方法视频、使用说明、型号、作业指导书和用途等问题，欢迎您关注我们，也可以给我们私信和留言，科准测控技术团队为您免费解答！
