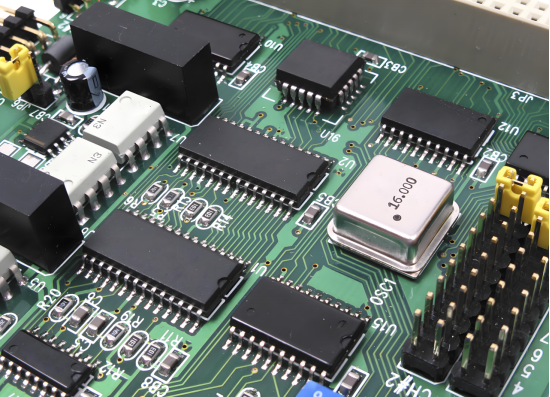

在电子制造领域，表面贴装技术（SMT）已成为主流工艺。其中，芯片元件（如电阻、电容、电感）的焊接质量直接决定了印刷电路板组件（PCBA）的可靠性和使用寿命。一个脆弱的焊点就如同“阿喀琉斯之踵"，可能在运输震动、日常使用或及端环境中发生断裂，导致整个产品失效。
因此，如何科学、准确地评估焊点机械强度，是确保电子产品质量的关键环节。本文科准测控小编将深入探讨芯片元件焊点强度的测试标准、原理、方法及应用，并介绍如何利用专业设备进行有效验证，为工艺改进和品质控制提供坚实的数据支撑。
一、测试原理

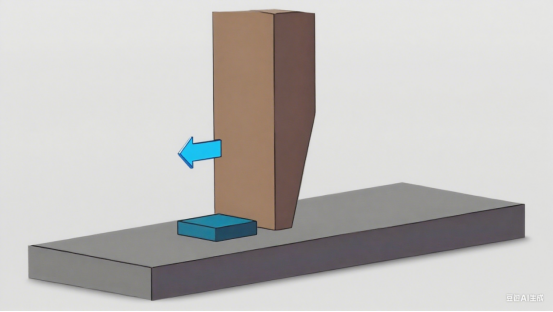

焊点强度测试，通常采用剪切测试（Shear Test） 的原理。其核心方法是使用一个精密的测力装置，将一个平整的推刀（Test Tool）以恒定的速度对准芯片元件的侧面（即垂直于元件端电极的方向）施加推力。推力持续增加，直至焊点发生断裂或脱落。测试设备实时记录整个过程中力值的变化，其峰值（最大值）即为该焊点的剪切强度。
通过分析力值曲线和失效后的焊点形态，工程师不仅可以获得强度的量化数据，更能深入理解焊点的失效机理。
二、测试相关标准
焊点强度测试并非随意进行，必须遵循国际gong认的权wei标准，以确保测试结果的一致性和可比性。最核心的标准包括：
IPC-J-STD-001 《焊接的电气和电子组件要求》：此标准规定了焊接组装的材料、方法和检验要求，是焊接工艺的权wei指南。
IPC-A-610 《电子组件的可接受性》：这是电子组装行业的“视觉圣经"，它详细定义了包括焊点强度在内的各类工艺的可接受条件。
注：这些标准明确规定了不同尺寸和类型的元件所需达到的zui低剪切强度要求。
例如，对于常见的1608（0603公制）封装 chip 元件，其典型的最小剪切强度要求为不低于5.0牛顿（N）。更大或更小的元件则有相应不同的力值要求。
三、检测设备
1、Alpha W260推拉力测试机
Alpha W260推拉力测试机是专为微电子封装可靠性测试设计的高精度设备，特别适合PCBA电路板SMD及DIP电子元器件焊接强度测试需求：
1、设备特点
高精度：全量程采用自主研发的高精度数据采集系统，确保测试数据的准确性。
功能性：支持多种测试模式，如晶片推力测试、金球推力测试、金线拉力测试以及剪切力测试等。
操作便捷：配备专用软件，操作简单，支持多种数据输出格式，能够wan美匹配工厂的SPC网络系统。
2、多功能测试能力
支持拉力/剪切/推力测试
模块化设计灵活配置
3、智能化操作
自动数据采集
SPC统计分析
一键报告生成
4、安全可靠设计
独立安全限位
自动模组识别
防误撞保护

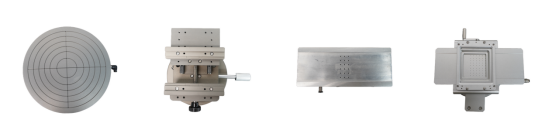

5、夹具系统

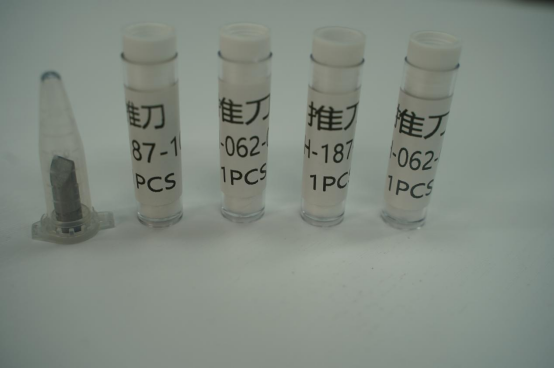

多种规格的剪切工具（适用于不同尺寸焊球）

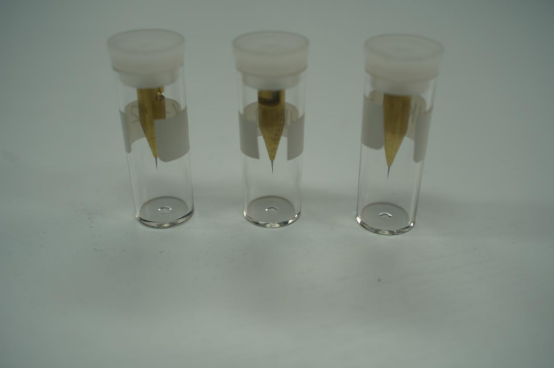

钩型拉力夹具
定制化夹具解决方案
四、测试流程
1、样品准备：选取待测的PCBA样板，确保其清洁、干燥。
2、设备校准：根据设备操作手册，对推拉力测试机进行力传感器和位移的归零校准。
3、安装与对位
选择与元件高度相匹配的推刀并安装牢固。
将PCBA样品固定在测试平台上。
在软件控制下，移动平台或推刀，通过显微镜或摄像头观察，使推刀边缘与元件侧面的中心高度对齐，并确保推刀与元件侧面平行，接触面约为元件高度的25%~50%。
参数设置：在软件中设置测试速度（如标准推荐的1.0~5.0 mm/min）、测试行程和极限力值等参数。
执行测试：启动测试程序，设备自动推进推刀，施加推力直至焊点失效，设备自动记录峰值力并停止。
5、数据记录与失效分析
记录峰值力值（单位：N或gf）。
取下样品，在显微镜下观察焊点失效模式（如焊料断裂、界面IMC层断裂、焊盘lift-off等），并拍照记录。
结果判定：将测试结果与IPC等标准规定的最小力值要求进行对比，判定该焊点是否合格。
五、应用场景
焊点强度测试贯穿于电子制造的全生命周期，其主要应用包括：
1、工艺验证（Process Validation）：用于验证新焊接工艺（如换用新型焊膏、优化回流焊温度曲线）、新材料（如新规格的PCB或元件）的可靠性与 robustness（稳健性）。
2、可靠性评估（Reliability Assessment）：作为产品可靠性测试（如振动测试、机械冲击测试、温度循环测试）的一部分，用于评估产品在恶劣环境下抗机械应力的能力。
3、失效分析（Failure Analysis）：当产品出现批量性焊接故障时，通过推力测试后的失效模式分析，可以精准定位问题根源（是锡膏问题、回流焊问题还是PCB设计问题），指导工艺改进。
